Дифференциальный зонд DP-50 (50MHz, 7000Vp-p)

WeChat

Sina Weibo

QQ space

Douban

Baidu Post Bar

Широкая пропускная способность: 50MHz Макс. измерительное напряжение: 7000 (Вп-п) Коэффициент ослабления: X100 X200 X500 X1000 Точность: 2%

клеймо PINTECH

Модель DP-50

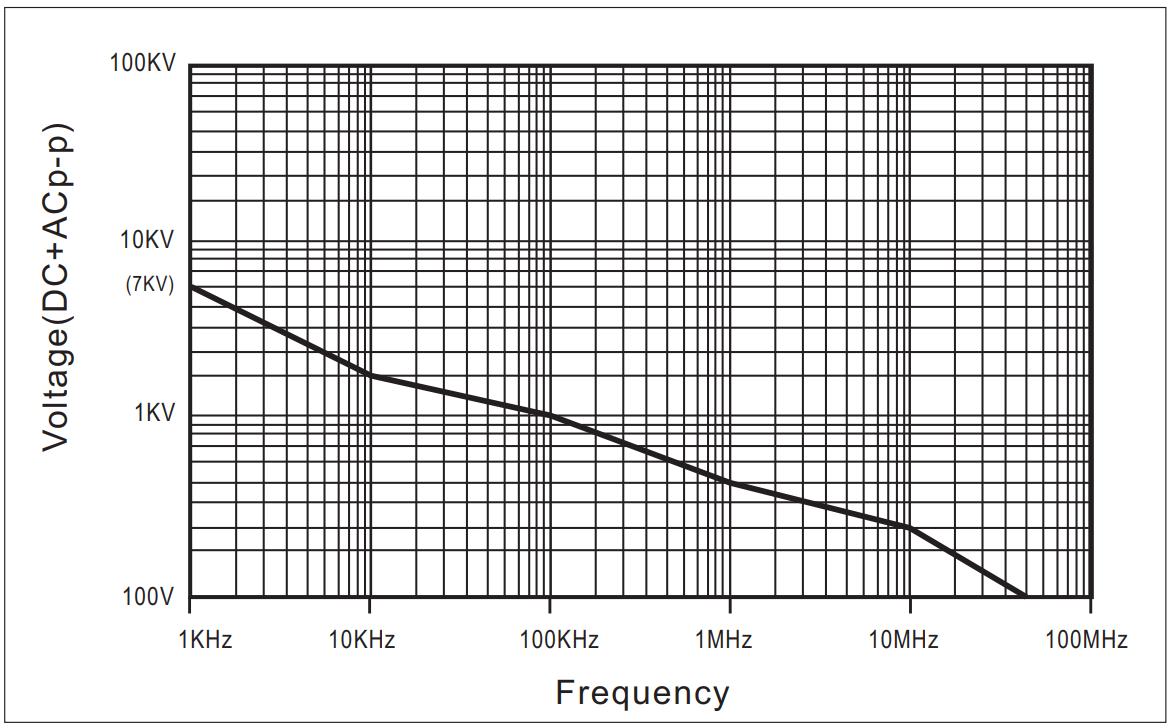

ПодробнееГрафик размеровДиаграмма частотДетали деталей

Модель	DP-50
Полоса пропускания (-3 дБ)	DC-50MHz（200X/500X/1000X）
Полоса пропускания (-3 дБ)	DC-25MHz（100X）
коэффициент затухания	100X，，，，，，200X，，，，，，500X，，，，，，1000X
Время подъема	100X：14ns 200X：7ns 500X：7ns 1000X：7ns
Точность	±2%(После 20 минут работы)
Измерение напряжения Vp-p	100X：700V
	200X：1400V
	500X：3500V
	1000X：7000V
Входное напряжение постоянного тока	100X：350V
	200X：700V
	500X：1700V
	1000X：3500V
эффективная стоимость RMS	2300V
Напряжение синфазного тока RMS	1200V
шум	≤2.0mV rms
Входное сопротивление	между двумя концами：16MΩ//1.2pF
Входное сопротивление	Односторонний к земле：8MΩ//2.4pF
Коэффициент подавления синфазных помех (CMRR)	60Hz:＞80dB；；；；；；；100Hz:＞60dB；；；；；；；1MHz:＞50dB
Рабочая температура	0~50℃
Рабочая влажность	10~85%RH
Вес	280g

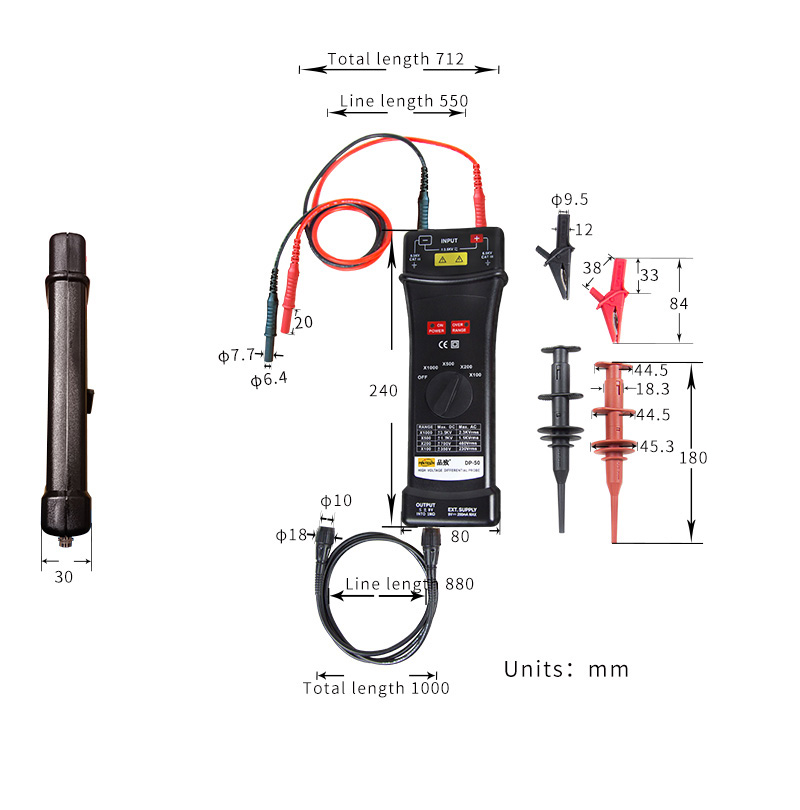

Размеры	2408030 mm
