HVP-40 (40kV, 60Hz) высоковольтный зонд для DMM

WeChat

Sina Weibo

QQ space

Douban

Baidu Post Bar

Входное сопротивление 1000MΩ; Коэффициент ослабления 1000: 1 Макс. Рабочее напряжение DC 0 ~ ± 40kV Точность DC: ± 2% до 20 kV, ± 3% до 40 kV AC: - 5% до - 15% при 50 ~ 60Hz

клеймо PINTECH

Модель HVP-40

ПодробнееГрафик размеровДиаграмма частотДетали деталей

Модель	HVP-40
Входное сопротивление	1000MΩ
коэффициент затухания	1000:1
Испытательное напряжение (максимальное)	DC 0~ ± 40kV
Испытательное напряжение (максимальное)	AC 1~ 28kV(50/60Hz)
Полярность	Можно измерить как положительную, так и отрицательную полярность.
Точность	DC：± 2% до 20kV , ± 3% до 40kV
Точность	AC: -5% до -15% (1~28KV ; 50/60Hz)
Температурный коэффициент	≦ 200ppm /℃
Ток нагрузки (максимальный)	≦ 40μA ( при 40kV DC )
Потребляемая мощность (выделение тепла) (максимальная)	≦ 1.6 watt
Рабочая температура	0℃ ~ +50℃
Рабочая влажность	20~75%RH
Указанная ссылка	10MΩ；；；；；входное сопротивление DMM
Индикация выходных данных электросчетчика	x1000 позиций，，，，，，，，т. е. 1000V→1V，，，，，，，，10kV→10V
Вес	230g

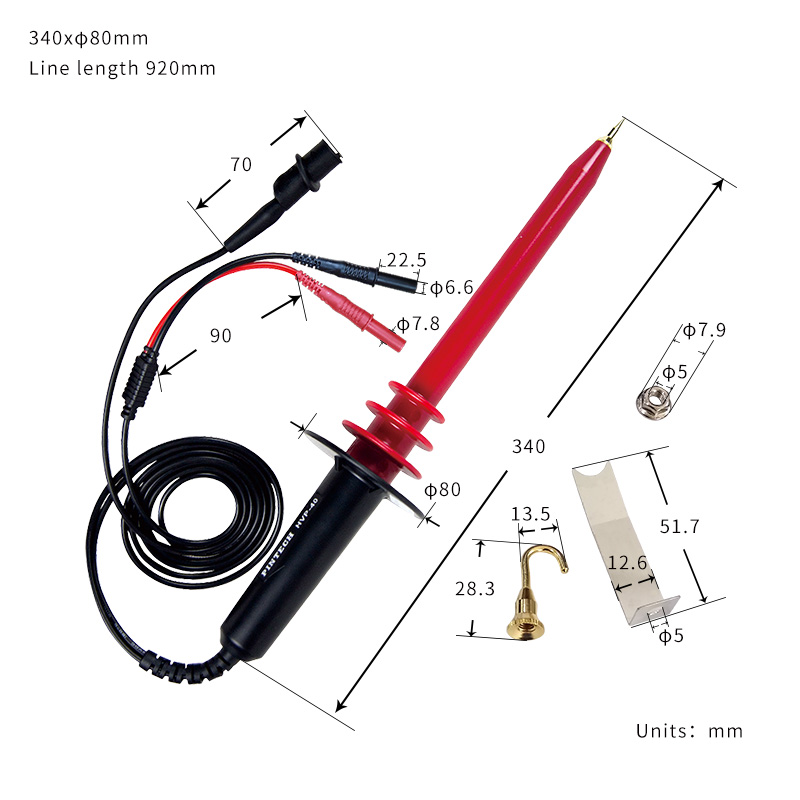

Размеры	Φ80*340 mm
Обратите внимание	Выбранный электросчетчик должен иметь входное сопротивление 10 MΩ и точность в пределах ±0,5%, в противном случае коэффициент затухания будет значительно снижен.
