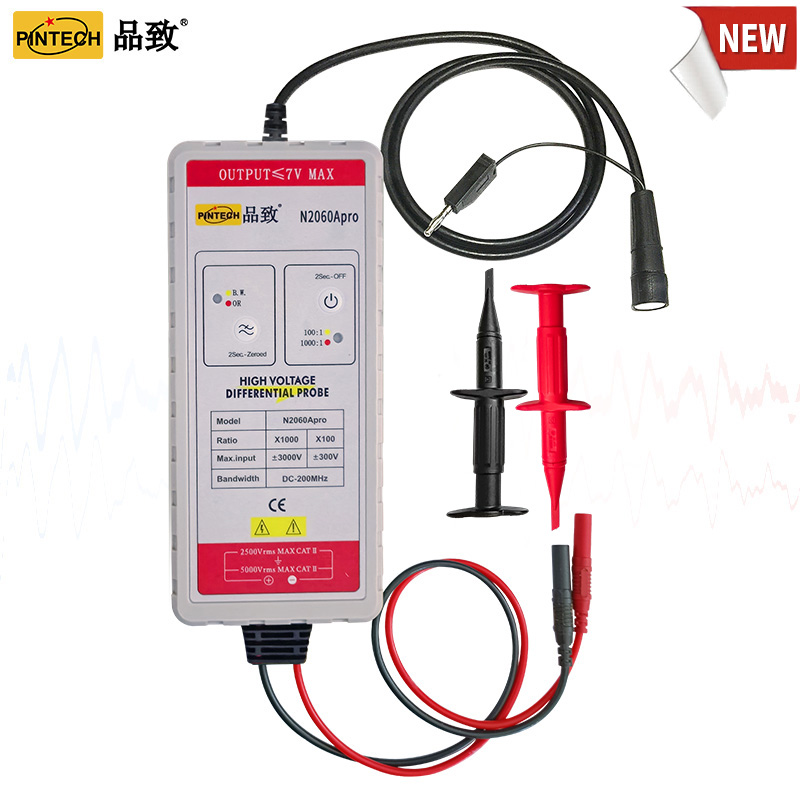

Дифференциальный пробник N2060Apro является безопасным прибором для всех осциллографов, он может преобразовывать высокое входное дифференциальное напряжение в низкое напряжение (≤7 В) и отображать осциллограмму на осциллографе с полосой пропускания до 200 МГц, что идеально подходит для испытаний высокой мощности, исследований и разработок, а также технического обслуживания. Индикация выходного сигнала дифференциального пробника предназначена для ослабления относительного входного сопротивления на уровне 1 МОм при работе с осциллографом и точно в 2 раза превышает его при использовании 50 Ом

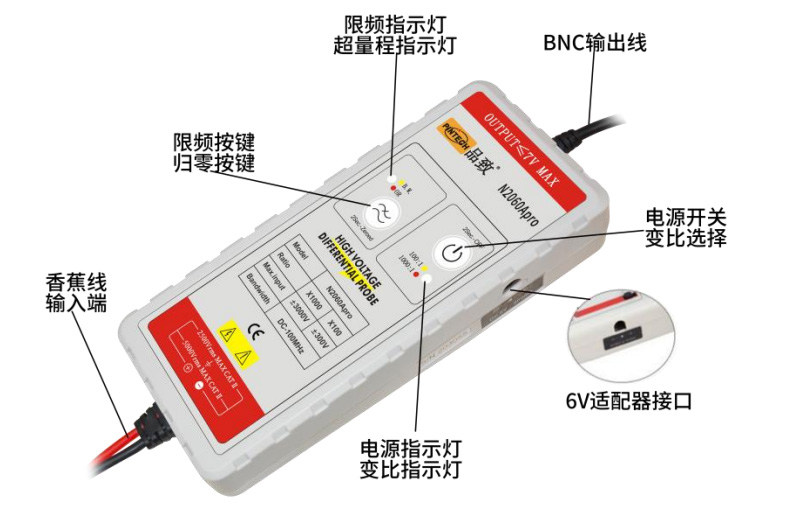

Кнопка питания/соотношения:

нажмите один раз, чтобы включить питание; Нажмите и не двигайтесь в течение двух секунд, чтобы указать на отключение питания;

Индикатор мощности/соотношения:

коротко нажмите кнопку питания, индикатор загорится красным для коэффициента 1000x, желтым для коэффициента 100x;

Кнопка ограничения частоты/нуля:

короткое нажатие на ограничение частоты, индикатор ограничения частоты/превышения диапазона загорится желтым цветом; Если он перегружен, индикатор ограничения частоты/превышения диапазона загорится красным; Нажмите и удерживайте, пока индикатор питания не начнет мигать до нуля.

Порядок работы:

Выходной интерфейс BNC дифференциального пробника подключен к осциллографу.

Выходной интерфейс BNC дифференциального пробника подключен к осциллографу.

Отрегулируйте скорость затухания и переключатель по вертикали на осциллографе в постоянное положение.

Примечание: Питание должно быть включено.

Фактическое смещение по вертикали равно затуханию, умноженному на выбранное на осциллографе вертикальное смещение, например, в два раза больше используемой нагрузки 50 Ом.
