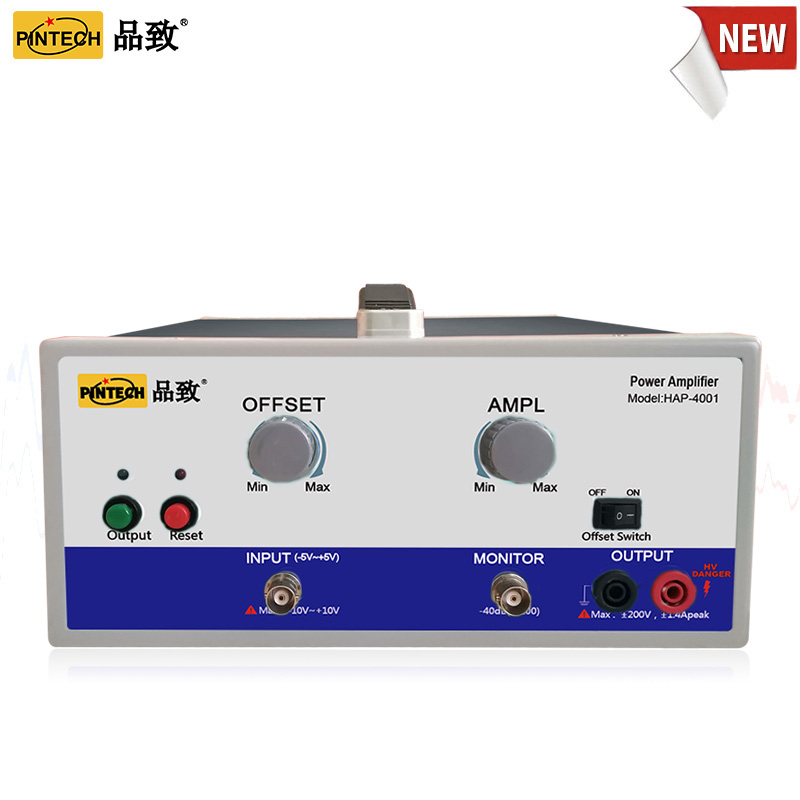

Усилитель мощности 400 В является очень практичным усилителем сигнала, который обладает такими преимуществами, как небольшие размеры, небольшой вес и простота в эксплуатации, высокое выходное напряжение (400 В (размах) и большой выходной ток ( 2.8Ap-p).

Максимальное значение постоянного тока на непрерывном выходе данной машины достигает 0,5 А, усиление напряжения в 40 раз, выход регулируется от 0 В ~ 400 В (размах) бесконечно (с помощью большого переменный резистор 10 оборотов), а ширина полосы составляет 30 кГц (исходя из напряжения 400Vp-p выходного напряжения), что очень подходит для полупроводникового высоковольтного привода, промышленного привода TFT, микроэлектромеханика, привод пьезоэлектрического материала и привод усиления звукового сигнала.

Спецификация:

(1)Вход:

Указанное входное напряжение: 0 В ~ /- 5 В (10 В размах), максимум /- 10 В (20 В размах) Указанная входная частота: 0 ~ 30 кГц, более высокая частота будет ослаблена, не вызовет повреждения устройства, пожалуйста, не стесняйтесь использовать. Форма входного сигнала: постоянный ток и любая форма сигнала.

(2)Выход:

Выходное напряжение: ≦0 В ~ /- 200 В (400 В размах), категорически запрещено напрямую подключаться к осциллографу для наблюдения, пожалуйста, выберите дифференциальный щуп с выдерживаемым напряжением выше пикового значения 450 В для передаточного наблюдения, такой как N1015A, N1070A и т. Д. Усиление усиления: ≦0 ~ 40 раз, панель отмечена AMPL, который является бесступенчатым и состоит из большого 10-виткового переменного резистора. Максимальный выходной ток: ≦2.8Ap-p Скороподъемность: 40 В/мкс Выходная полоса

(3)Потребляемая мощность: 100 В переменного тока ~ 240 В /- 10%, 50 ~ 60 Гц

(4)ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 200 ВТ МАКС.

(5)Рассеиваемая мощность: DC50W, AC100W

(6)Предохранитель: Укажите 4,0 А / 250 В, поместите его в блок предохранителей под вход кабеля питания задней железной пластины.

(7)Рабочая температура и влажность: 0 ~ 40 °C; 0 ~ 80% относительной влажности

(8) Температура хранения и влажность: -20 ~ 60 °C; 0 ~ 90%

(9) Размеры: 220 (Ш) x 95 (В) x 296 (Г) мм

(10) Вес: 4,45 кг
